產品概述:

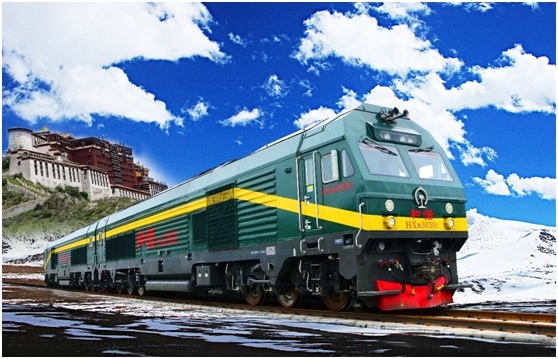

??? 為滿足我國西部線路尤其是青藏鐵路對大功率貨運內燃機車的需求,2014年,中車大連機車車輛有限公司同中國鐵路總公司簽訂了HXN3過渡方案高原型內燃機車合同。該車是在HXN3型機車主體框架結構和主參數不變的基礎上,針對高原地理環境及特殊運用條件,進行的適應性改進。沿用16V265H柴油機(T0排放等級),空氣馬達啟動方式,軸重25噸,交流主輔傳動系統,32位微機操作系統,CCBII制動系統;機車采用三軸轉向架,二系懸掛裝置,滾動抱軸式半懸掛結構,單側閘瓦踏面制動;加壓冷卻系統,三級濾清防風沙設計,電機與電氣柜強迫通風系統,滿足青藏鐵路客貨運通用的運用要求。
???? HXN3過渡方案高原型內燃機車主要用于高原線路客運和貨運,額定功率3300kW,最大起動牽引力620kN,持續牽引力598kN,Co-Co軸式,恒功率速度范圍為23~120km/h,通過最小曲線半徑145m。
主要技術參數:
軌距 |
1435 |
額定功率(kW) |
3300 |
軸式 |
C0-C0 |
轉向架中心距 |
14200 |
全軸距 |
17750 |
車輪直徑(新輪)(mm) |
1050 |
車輪直徑(半磨耗輪)(mm) |
1050 |
整備重量 |
150 |
軸重 |
25 |
通過最小曲線半徑 |
145 |
電傳動方式 |
交—直—交 |
標稱功率(kW) |
2677 |
最高速度(km/h) |
120 |
恒功率速度范圍(km/h) |
23~120 |
持續速度(km/h) |
16.1 |
持續牽引力(kN) |
598 |
起動牽引力(kN) |
620 |
最大電阻制動力(kN) |
370 |
