產品概述：

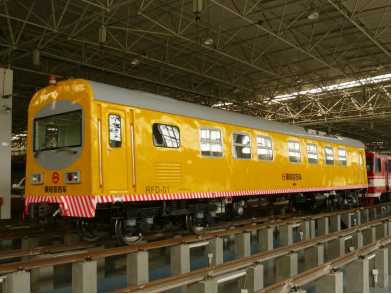

為保障世博會(huì )期間上海地鐵的安全運營，中車洛陽機車有限公司與國外企業共同研制了軌道探傷車，用于上海地鐵軌道的檢測。

該車長19440mm、寬2600mm、高3800mm，最高運行速度為100km/h。車輛外形尺寸符合上海城市軌道交通小型車車輛限界要求，整車動力性能符合中國鐵路相關標準，使用壽命不少于30年。

這輛軌道探傷車采用兩軸轉向架及鐵路標準車鉤，可由上海地鐵內燃機車牽引進行探傷作業：超聲波探傷系統可對鋼軌的傷損類型、傷損程度進行自動分析，能和歷史數據進行對照，從而保障軌道安全運行。軌道探傷車的研制成功，為該公司進入鐵路制造行業和大規模生產城軌車輛打下了良好基礎。

主要技術參數：

輪徑/mm?????????????????????????????840

輪對內側距/mm???????????????????????1353（-0??+2）

整備重量/t????????????????????????????40±3％

軸重/t????????????????????????????????10

轉向架軸距/mm???????????????????????2500

轉向架中心距/mm?????????????????????12600

車鉤中心線距軌面高度/mm?????????????880±10

兩車鉤連線間距離/mm?????????????????19000

外型尺寸/mm?????????????????????????18000×2570×3700

通過最小曲線半徑/m???????????????????80

通過線路坡度????????????????????????不大于45‰

使用海拔高度????????????????????????不高于1200m

制動形式????????????????????????????空氣制動及手制動

最高運行速度/km.h-1????????????????????????????????????100

使用環境溫度???????????????????????-25℃～45℃

使用環境濕度???????????????????????相對濕度不大于97%
