總體介紹

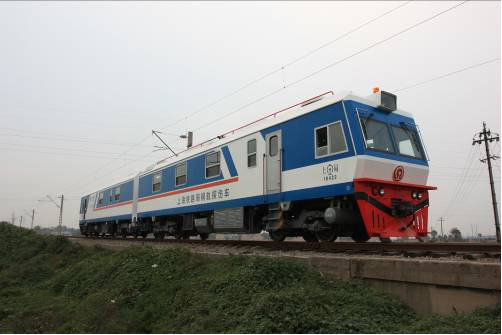

GTC-80型鋼軌探傷車是由寶雞南車時代工程機械有限公司與美國SPERRY公司合作生產、用于探測線路鋼軌內部各種傷損的專用車輛。該車利用先進的探傷儀器設備和微機處理系統對鋼軌傷損的類型、位置、程度以及累計變化進行自動檢測、分析、顯示、記錄和打印。同時還裝有一套鋼軌表面擦傷和波浪磨耗的檢測裝置，能對鋼軌表面擦傷和波浪磨耗進行檢測。該車具有獨立行走功能，并可與國內準軌車輛連掛，是鐵路線路維護與檢測部門的重要設備。

實現在探傷車平臺最高檢測速度80km/h條件下，對鋼軌表面傷損、側面狀態、扣件狀態、軌道板表面狀態（無砟軌道）、軌枕和道床表面（有砟軌道）的動態采集、圖像瀏覽和大容量數據的壓縮、存儲和數字化管理功能，實現車載檢測系統的精確定位和里程同步功能。

技術特點

GTC-80型鋼軌探傷車由牽引車及檢測車兩部分組成。動力系統布置在牽引車機器間內，并布置有維修間、廚房和衛生間等。牽引車上下分別裝有主輔發電機組，發動機、液力變速器冷卻系統，發動機進排氣系統等。檢測車上裝有探傷小車及檢測儀器設備，并布置有操作室、臥室和會(huì )議室。

該車采用采用康明斯柴油機為動力，裝機功率2×298kW。

技術設計采用模塊化、系列化設計，增強了產品的技術通用性，保證產品質量，提高了車輛的技術經濟效益。

主要參數

應用領域

?GTC-80型鋼軌探傷車是用于檢測鋼軌內部各種傷損的專用設備，同時能對線路表面狀態進行巡視檢測(可選項功能)、對鋼軌輪廓進行精確測量(可選項功能)。車上設有柴油發動機，能夠在電氣化和非電氣化鐵路上自走行；設有發電機組，能夠為檢測設備提供足夠電力能源。

?
