1、系統用途與組成

香港電車異步牽引系統適用于香港有軌電車交流電傳動系統，主要作用是將受電弓接收到的直流電壓經過逆變器控制，轉換成交流電壓，控制異步牽引電機，達到車輛的牽引、制動、保護等功能。

每套香港電車異步牽引系統包括牽引牽引逆變器1臺、異步牽引電機2臺、二級減速裝置2臺，濾波電抗器1臺，制動電阻裝置1臺（香港電車公司提供），配電箱1臺（香港電車公司提供）。每臺車裝配一套牽引系統，電機帶減速裝置分別裝于車輛兩端，牽引系統控制電源由車輛提供。

2、主要技術參數

空載質量：12t
滿載質量：19t
起動阻力：4×9.81 (N/t)
行駛阻力：（2.089+0.0394V+0.000675V2）×9.81? (N/t)
曲線阻力：（800/r）×9.81? (N/t)???? r=曲線半徑
額定運行速度：30km/h
運行最大速度：45km/h
最大牽引力：19.0kN
平均加速度：1.0m/s2? (0-30km/h)
平均減速度：1.0m/s2
電制動距離：≤20m
輪徑：最大838mm,最小760mm，計算799mm
齒輪數比：7.615
最大坡道：8‰
網線電壓：DC550（360-630）V
整車供電電流：≤DC250A
供電方式：受電弓架線網，鋼軌接地
輔助及控制電源：DC24V

?

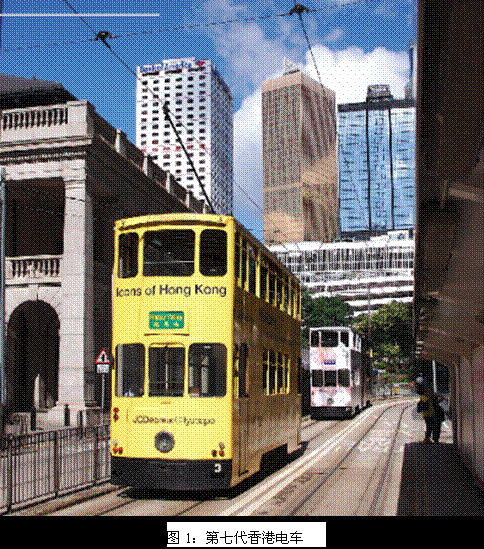

圖1：第七代香港電車

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

牽引逆變器（YGN2Q225B）

額定容量?? 220kVA

額定輸入電壓?? DC550（360-630）V

額定輸出電壓?? 400V

額定輸出電流?? 320A

額定工作頻率?? 79Hz

工作頻率范圍?? 0-124Hz

控制電源?????? DC24V

冷卻方式?????? 強迫風冷

外形尺寸?????? 680×480×330（mm）

安裝方式?????? 立式安裝

?

?

?

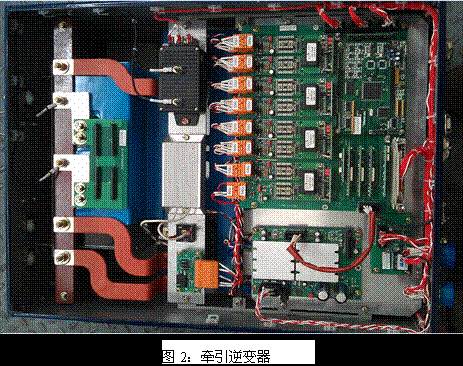

圖2：牽引逆變器

?

?

?

?

?

?

?

?

?

?

?

?

?

牽引電機（YJ128B）

額定功率????????????? 50kW??

額定電壓????????????? 400 V?

額定電流????????????? 106 A?

額定頻率????????????? 79Hz??

額定轉速???????????? ?1546 r/min?

冷卻方式??????????? ??自通風

?

永磁同步電動機（YJ256B）

額定功率50kW??

額定電壓350 V?

額定電流 92.4 A?

額定頻率76 Hz??

額定轉速1520 r/min?

冷卻方式?? 機殼風冷

?

?

?

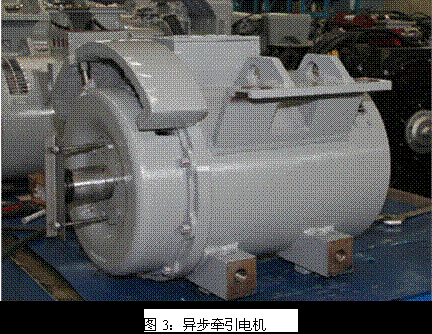

圖3：異步牽引電機

?

?

?

?

?

?

?

?

?

?

?

3、主要技術特點

• 牽引逆變器箱體采用鋼板鉚接結構，輕量化設計，模塊化設計，結構優化，外形美觀，質量可靠
• 電機降噪設計，防鹽霧設計
• 電機控制采用帶轉子電阻補償的有速度傳感器的轉子磁場定向矢量控制
• 車輛過無電區時，牽引系統采用電機帶速重投控制
• 牽引系統采用防空轉/防滑行控制技術
• 專門為用戶開發了一個調試平臺，該平臺采用VB編程形成可視化的調試界面，系統通過CAN通訊+CAN轉232與調試電腦通訊
