1、系統用途與組成

30噸軸重HXD2F型機車電傳動系統為國內最大軸重、大功率交流電傳動系統，采用AC-DC-AC（交-直-交）變流技術實現對機車的牽引特性和制動特性控制，能夠滿足國內大功率交流傳動電力機車性能要求，是具有異運行性能和顯著節能效果的大功率交流電傳動系統。30噸軸重HXD2F型機車電傳動系統主要包括牽引系統、輔助系統及微機網絡(luò )控制系統（TCMS）等。

?

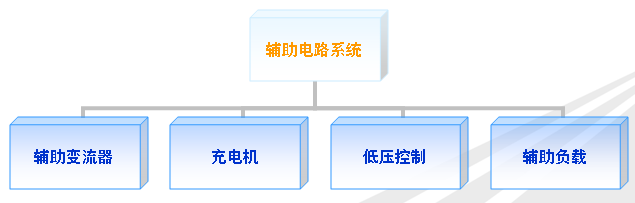

30噸軸重HXD2F型機車輔助系統主要由輔助變流器、輔助濾波器、充電機和輔助負載等構成。輔助系統從牽引變流器的中間直流回路取電，逆變成三相交流電經過輔助變壓器和濾波器或通過先斬波再逆變?yōu)V波的方式向輔助設備供電。

30噸軸重HXD2F型機車微機網絡(luò )控制系統（TCMS）采用基于IEC61375-1標準的TCN總線，由列車總線WTB和車輛總線MVB二級總線組成，是實現機車的控制、監視和診斷的車載微機控制系統。TCMS網絡(luò )控制系統主要包括中央處理單元MPU、 WTB/MVB網關GW、遠程輸入輸出單元RIOM以及司機顯示單元DDU組成。

?

2、主要技術參數

系統等級	2800V中間電壓
額定網壓	25kV/50Hz，單相交流
網壓允許波動范圍	17.5kV～ 31kV
機車功率發揮基本要求	見說明書
機車輪周牽引功率（ 持續制）	≥ 9600 kW
機車輪周再生制動功率（ 持續制）	≥ 9600 kW
機車最高運營速度	100 km/h
最高試驗速度	110 km/h
機車起動牽引力	27t軸重時 ≥ 820 kN 30t軸重時 ≥ 910 kN
機車持續制牽引力	27 t軸重時 ≥ 628 kN 30t 軸重時 ≥ 691 kN
恒功率速度范圍	牽引： 55～ 100 km/h（27t軸重） 50～ 100 km/h （30t軸重） 再生制動： 67.7～ 100 km/h（27t軸重） 67.7～ 100 km/h （30t軸重）
最大再生制動力	27 t軸重時 ≥ 510 kN 30t 軸重時 ≥ 510 kN
等效干擾電流（ Jp）	≤ 1.5A
機車總效率	≥ 0.85
功率因數(λ)	≥ 0.98

?

系統等級	中間電壓DC1800V
應用項目	HXD2F
額定輸入電壓	950V
額定輸入電流	1692A
中間電壓	DC1800V
輸出電壓	0-1391V/3p
額定輸出電流	590A
輸出頻率	0- 84.2Hz
四象限模塊IGBT	3.3kV /1500A
逆變模塊IGBT	3.3kV /1500A

?

HXD2F型電力機車

牽引變流器（YGZN2Q239A）

額定輸入電壓：950V

額定輸入電流：1692A

輸出電壓：0-1391V/3p

輸出電流：590A

?

牽引電機（YJ245A）

額定功率：?????????????? 1226kW；

額定電壓：???????????? ??1391V；

額定電流：?????????????? 590A；

額定轉速：?????????????? 1499r/min；

額定頻率：?????????????? 42.5Hz；

安裝方式：?????????????? 滾抱結構

?

?

牽引電機（YJ245A）

?

YQM26Q30A牽引四象限功率模塊

IGBT參數????????????? 3300V/1500A

額定輸入電壓????????? AC950V

額定輸入電流????????? AC1692A(rms)

額定輸出電壓????? ????DC1800V

IGBT工作頻率????????? ≤550Hz

?

YQM26Q31A牽引四象限+斬波功率模塊

IGBT參數????????????? 3300V/1500A

額定輸入電壓????????? AC950V

額定輸入電流????????? AC1692 A(rms)

額定輸出電壓????????? DC1800V

IGBT工作頻率????????? ≤550Hz

?

YQM26Q32A牽引逆變功率模塊

IGBT參數???????????? 3300V/1500A

額定輸出電壓???? ?????AC0～1391V

額定輸出電流????????? AC590A

IGBT工作頻率???????? ≤550Hz

額定輸出頻率????????? 76Hz

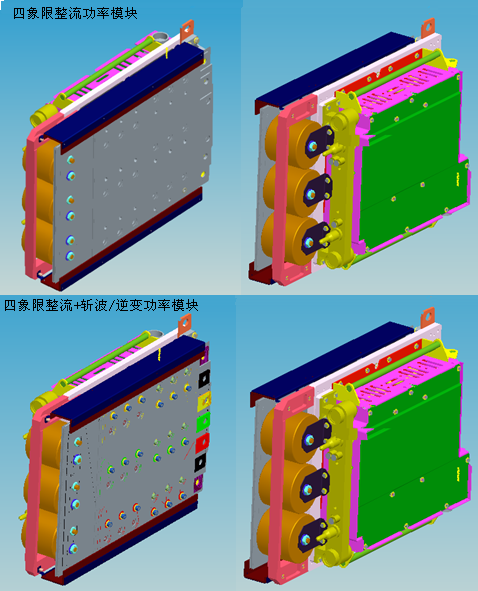

牽引功率模塊

?

?

微機網絡(luò )控制系統（TCMS）

?

?

微機網絡(luò )控制系統（TCMS）

機車WTB總線設備數目	2
機車MVB總線設備數目	18
WTB總線傳輸速率	1Mbps
WTB總線傳輸距離	最大860m
WTB基本周期	25ms
MVB總線傳輸速率	1.5Mbps
MVB總線傳輸距離	最大200m（無中繼情況）
MVB基本周期	1ms
WTB總線負載率	25%
MVB總線負載率	30%

?

3、主要技術特點

• 30噸軸重HXD2F型機車機車電傳動系統及核心關鍵部件具有完全自主知識產權。
• ?牽引系統和輔助變流系統的研制充分考慮與既有HXD系列機車實現部件簡統互換和核心關鍵部件完全自主化的要求，可實現主變流器、冷卻系統獨立軸控水冷或架控水冷等方式的靈活組合，以滿足用戶和線路的各種工況的需求。
• ?牽引和輔助控制單元（TCU&ACU）的研制采用消化吸收和自主開發相結合的方式。硬件系統在引進的基礎上結合最新技術進行了替換和升級，軟件系統完全自主研發，掌握了機車牽引和輔助變流控制關鍵核心技術?？刂菩阅芡ㄟ^(guò)了試驗和運用的驗證，部分性能指標達到同類產品先進水平。
• 牽引變流器采用模塊化設計，功率模塊水路連接采用易于拆、裝的快速連接方式，有利于變流器的維護;
• 功率模塊采用雙面水冷散熱技術，具有較高的散熱效率。
• 微機網絡(luò )控制系統（TCMS）的研發采用國際標準，掌握核心軟件，自主開發WTB/MVB網關，打破國外技術封鎖和壟斷。自主開發MVB/HDLC網關，實現MVB和HDLC總線的協議轉換的自主化，多種機車網絡(luò )控制總線應用，首次實現了南北車微機網絡(luò )控制系統的互聯互通。
• 電機為滾抱安裝結構，單端薄膜聯軸節輸出；定子采用全疊片無機座結構，以減輕重量和改善散熱；轉子采用堅固的鼠籠式結構,并增加護環，用以提高轉子的強度和可靠性；電機為單軸承結構，非驅動端側安裝無軸向定位的圓柱滾子軸承, 在非傳動端端蓋處設有注油口和注油標牌；
